产品应用：
●电机角度位置测量
●工业设备位置测量
●智能系统转角测量
产品特点：
●外径37mm
●双向相输出
●凸级效应
●正余弦包络输出
●结构简单稳定
●高频使用范围
●车规安全等级
●极对数可定制
●电机角度位置测量
●工业设备位置测量
●智能系统转角测量
产品特点：
●外径37mm
●双向相输出
●凸级效应
●正余弦包络输出
●结构简单稳定
●高频使用范围
●车规安全等级
●极对数可定制

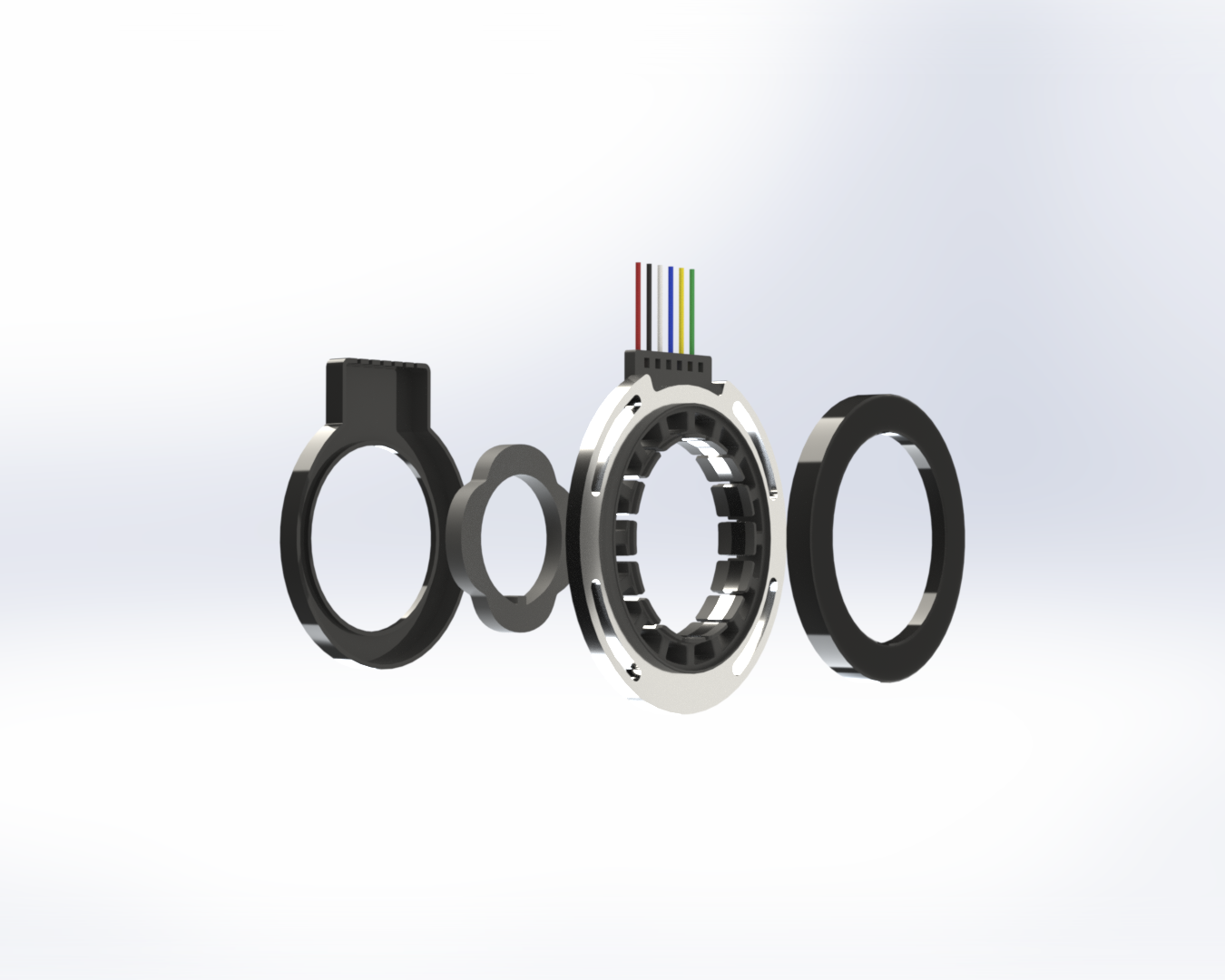

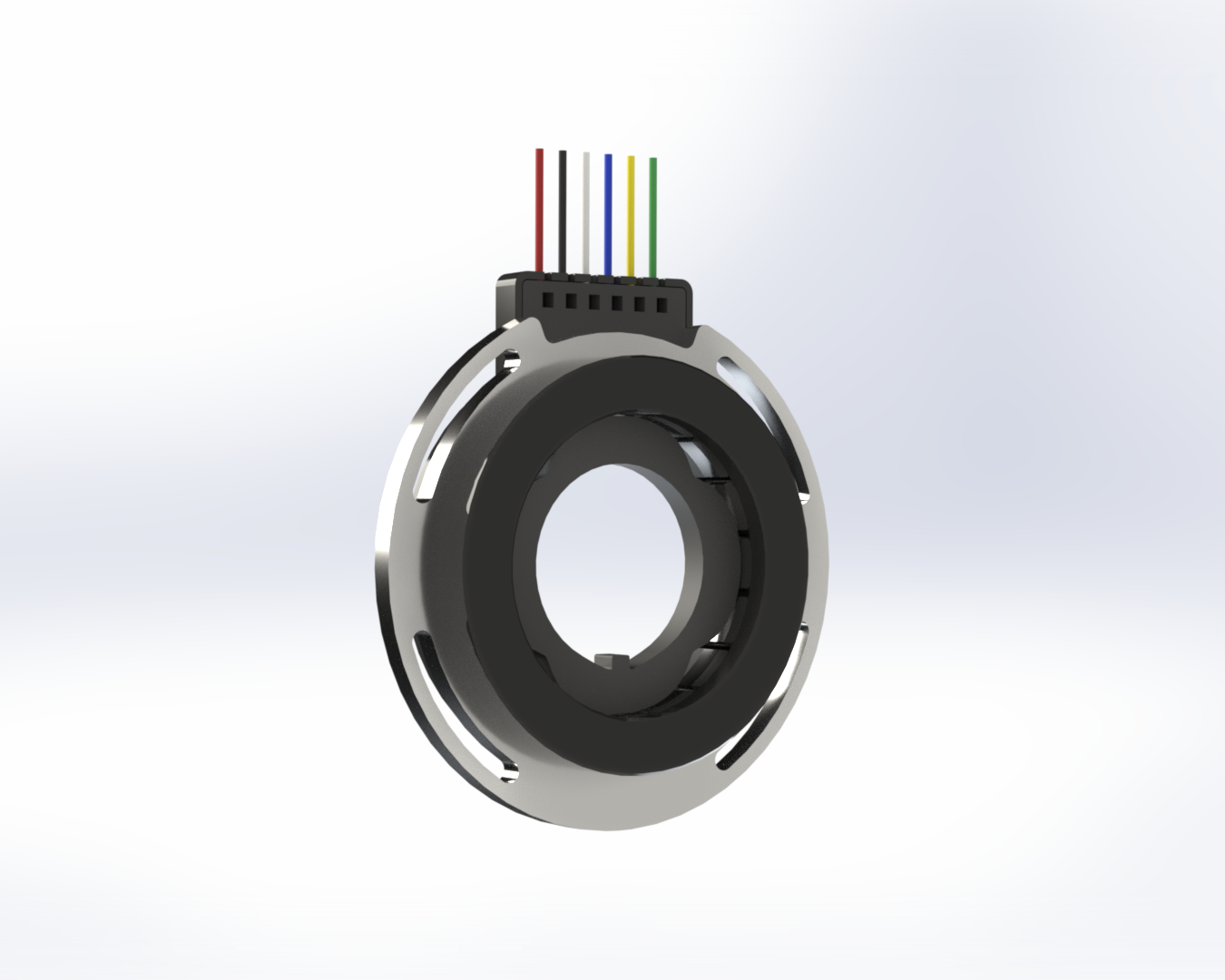

磁阻式旋转变压器YH-XB37系列
|
主要电气参数(main parameters) |
|||
|
型号（Mode) |
YH37XU02B0701 |
YH37XU04B0701 |
YH37XU05B0701 |
|
极对数 (Pole) |
2 |
4 |
5 |
|
励磁电压 (Input voltage) |
AC7Vrms |
||
|
励磁频率 (Input frequency) |
10K Hz |
||
|
变压比 (Transformation ratio) |
0.286 ±10% （0.2±10%） |
||
|
电气误差(Accuracy) |
45´ |
30´ |
25´ |
|
相位移 （Phase shift） |
≦4° |
||
|
输入阻抗(Input impedance) |
（120±20）Ω |
120±20）Ω |
120±20）Ω |
|
耐电压 (Dlelectrics strength) |
AC 500V 1 min |
||
